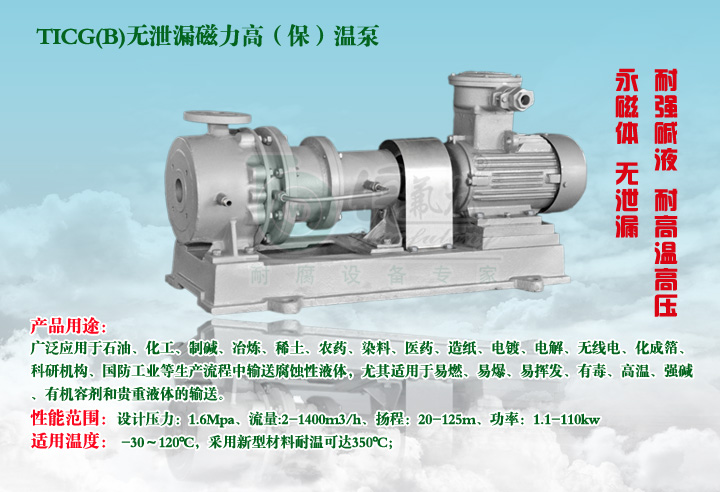

| TICG(B)無泄漏磁力高（保）溫泵 |
 |
| 型號意義 | TICG(B)80-65-160 |
| T | 企業代號 |
| I | 國際標準化工離心泵 |
| C | 磁力驅動型 |
| G | 高溫型 |
| B | 保溫型 |
| 80 | 進口口徑80mm |
| 65 | 出口口徑65mm |
| 160 | 葉輪名義直徑160mm |
| 名稱： | TICG(B)無泄漏磁力高（保）溫泵 /CQBG不銹鋼磁力高溫泵/ CQBB不銹鋼磁力保溫泵/無泄漏磁力泵/無泄漏泵/甲醇磁力泵 |
| 輸送介質： | 醇，苯，酚，脂，氯等中性或腐蝕性液體 |
| 適用行業： | 化工，醫藥，易燃，易爆，易揮發，高危行業 |
| 產品特點： | 永磁體、耐高溫，保溫，無泄漏 |
| 結構形式： | 國標、臥式、泵與電機聯軸器連接 |
| 口徑： | 25～125mm |
| 流量： | 1.5～1400 m3/h |
| 揚程： | 10～125m |
| 轉速： | 1450/2900r/min |
| 工作溫度： | -20～+350℃ |
| 壓力等級： | 1.6Mpa |
| 功率： | 1.1～250KW |
| 材料： | 304、304L、316、316L、HC276 |
一、產品簡介：
產品概述：
無泄漏磁力保(高)溫泵[簡稱：磁力保(高)溫泵]是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，就是電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的。泵體和泵蓋設計了雙層保溫(冷卻)裝置，可使用蒸汽(氮?dú)狻⑺?對泵體內介質保溫(或降溫)，延長泵的壽命，保證了介質在輸送過程中不會冷凝、結晶、汽化，****解決了機械傳動泵的軸封泄漏、冷凝、結晶、汽化，而設計的全密封、無泄漏、無污染、高溫、保溫、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TICB(G)無泄漏磁力保(高)溫泵是根據IS02858／GB5662／DIN24256國際標準自行設計研發的全密封、無泄漏、無污染、保(高)溫的新型工業用泵，技術指標達到國內外同類產品****水平；
2.1磁力高溫泵泵體、泵蓋設計了雙層冷卻裝置（風冷式無冷卻裝置），可使用水、氮?dú)獾葘Ρ皿w內介質冷卻，確保進入泵內的介質保持在適當?shù)臏囟龋?br />
2.2磁力保溫泵泵體、泵蓋、軸承箱設計了雙層保溫裝置，可使用蒸氣對泵體內介質保溫，保證了介質在輸送過程中不會冷凝，結晶，汽化。
3.泵體、泵蓋、軸承箱設計了雙層保溫裝置，可使用蒸氣對泵體內介質保溫，保證了介質在輸送過程中不會冷凝，結晶，氣化。
4.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷，具有良好的磁性，耐高溫，不退磁；它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，在常規冷卻的條件下，限定其最高使用溫度為260℃，可以********不免退磁，使得磁材料的理論使用壽命高達20年；
5.軸套、滑動軸承采用高耐磨耐溫的碳化硅、石墨、四氟等材料，并設置了潤滑槽，有效地保證泵的使用壽命；
6.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮?dú)饷芊猓踩⒔?jīng)濟和高效，****解決了介質泄漏。
7.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
8.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
9.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-1400m3/h、揚程：20-125m、功率：1.1-110kw
適用溫度： -30～120℃，采用新型材料耐溫可達350℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項: 當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆粒或結晶的介質。

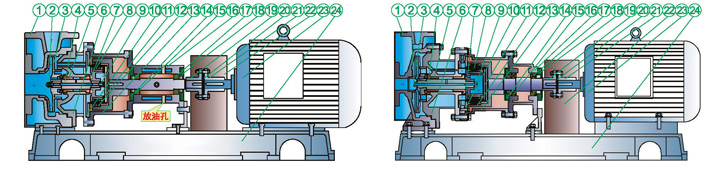

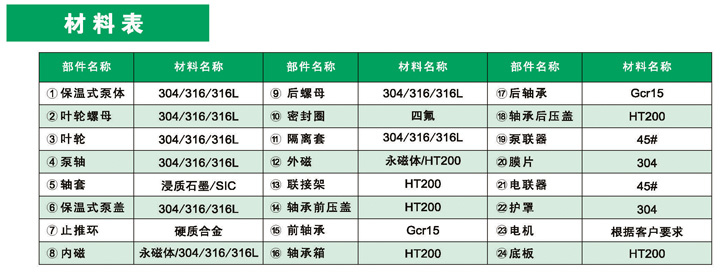

二、結構圖：

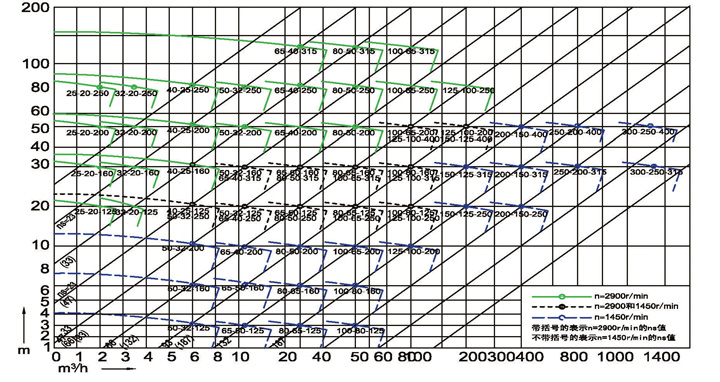

三、性能曲線圖：
四、性能參數表：
 |
