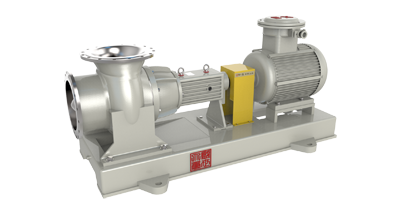

| THZW軸流泵 |
 |
| 型號意義 | THZW500 |
| T | 企業代號 |
| H | 標準化工泵 |
| ZW | 軸流泵 |
| 50 | 進口口徑500mm |
| 名稱： | THZW化工軸流泵/FJX軸流泵/ 水泵/ 不銹鋼軸流泵/離心泵/脫硫泵/強制蒸發循環泵，脫硫泵 |
| 輸送介質： | 中性或有腐蝕性液體或少量顆粒 |
| 適用行業： | 制堿、制鹽發酵行業、冶金，化工，環保，廢水，海化淡化，強制蒸發循環 |
| 產品特點： | 大流量，低揚程，高效 |
| 結構形式： | 國標、臥式、泵與電機聯軸器連接 |
| 口徑： | ～1200mm |
| 流量： | ～18000 m3/h |
| 揚程： | ～4m |
| 轉速： | 480/980r/min |
| 工作溫度： | -20～+120℃ |
| 壓力等級： | 1.6Mpa |
一、產品簡介：
THZW軸流泵是單級單吸懸臂式離心泵是參照GB/T13008 標準設計，采用了CDF的水力模型，具有較高的效率、節能型產品。在結構設計上,加粗了軸徑、縮短了懸臂比，消除了化工泵的弊病，提高了運行穩定性，降低了維修費用和運行成本。對機械密封和密封腔結構進行了不斷地探索和改進，成功地使用于純堿、氯堿、制鹽、冶金、造紙、環保等行業及易結晶、多顆粒的工況、可輸送懸浮物顆粒小于3mm，含固量小于5%的液體。該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構****合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
產品優點：
1. THZW軸流泵是根據GB / T13008標準自行設計研發的，技術指標達到國內外同類產品****水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.軸封為雙端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，以達到各種工況要求；
4.耐腐耐磨，可輸送懸浮物顆粒小于3mm，含固量小于5%的液體；
5.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
6.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力:1.6Mpa；流量:～18000m3/h；揚程:～4m；口徑:～1200mm；功率:1.1-400kw；
適用溫度：-20～200℃；雙端面密封冷卻裝置，可輸送介質溫度為300℃
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉。
二、結構圖：
四、性能參數表：
|
規格
|
額定流量
Q(m3/h)
|
流量范圍
Q(m3/h)
|
額定揚程
H(m)
|
揚程范圍
H(m)
|
轉速
N(r/min)
|
配用電機
Kw
|
|
THZW300I-A
|
900
|
500～900
|
4
|
3～5
|
1450
|
22 ～37
|
|
THZW350I
|
1200
|
1000～1500
|
4
|
3～5
|
1450
|
30 ～45
|
|
THZW450I
|
2200
|
1900～2300
|
4
|
3～5
|
980
|
45 ～75
|
|
THZW500I
|
2700
|
2000～3000
|
4
|
3～5
|
740
|
75 ～110
|
|
THZW600 I
|
3200
|
2800～3400
|
4
|
3～5
|
740
|
90 ～132
|
|
THZW600II
|
3600
|
3400～4000
|
4
|
3～5
|
740
|
90 ～160
|
|
THZW700I
|
4000
|
3800～5000
|
4
|
3～5
|
740
|
110 ～160
|
|
THZW800
|
7000
|
6000～8000
|
4
|
2.5～6
|
590
|
110～200
|
|
THZW900
|
9000
|
8000～11000
|
4
|
2.5～6
|
480
|
132～200
|
|
THZW1000
|
12000
|
11000～14000
|
4
|
2.5～6
|
480
|
160～250
|
|
THZW1100
|
15000
|
14000～17000
|
4
|
2.5～6
|
480
|
200～300
|
|
THZW1200
|
18000
|
17000～20000
|
4
|
2.5～6
|
480
|
250～350
|
 |
